| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
| 范围 | 金属浮子流量计恒流阀供应范围覆盖山东省、枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、泰安市、临沂市、烟台市、威海市、莱芜市、日照市、淄博市、青岛市、济南市 潍城区、寒亭区、坊子区、奎文区、临朐县、昌乐县、青州市、诸城市、寿光市、安丘市、高密市、昌邑市等区域。 |
一、 结构和原理：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
二、 技术参数：
测量范围 水 (20℃) 1～100000 l/h
空气（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等级 2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径与介质粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
输 出 标准号:二线制4～20mA(24VDC供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
下进上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT内螺纹，法兰，卡套等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
三、 选型说明：
| WHLF |
| |||||
| 流向 | V 下进上出、垂直安装，可选材质：304、316、Ni、Ti，可选连接：法兰，螺纹 | |||||
| H 侧进侧出、可选材质：304、316，可选连接：1/4”NPT | ||||||
| 接液材质 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 钛合金 | ||||||
| 止档及〇型圈材质 | 1 PTFE/Buna，四氟乙烯+丁晴橡胶 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡胶 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡胶 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡胶 | ||||||
| 针阀 | A 无阀 | |||||
| N 进口阀门 | ||||||
| M 出口阀门 | ||||||
| 指示器及输出类型 | Z 指针指示 | |||||
| D 指针+4～20mA两线制（24V供电） | ||||||
| EK1 上限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK2 下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK3 上下限报警 指针双指示+三线制输出（24V供电） | ||||||
| EK4 上限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK5 下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| EK6 上下限报警 指针双指示+二线制输出（8.2V供电） | ||||||
| 口径 | 1 法兰 | |||||
| 2 螺纹 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
伍贺机电科技(潍坊市分公司)位于闵行区永平南路203弄，公司主营产品 金属转子流量计，我们拥有一支引领技术潮流的工作人员，一批高素质的管理人员。规模化的企业营销、高质的配送及仓储，得到广大客户的认可与信赖，从而形成了高速的资源服务网络，实现可双赢的价值。 目前，我公司正如稚鹰展翅，本着“质量di yi、信誉di yi、顾客di yi”的宗旨，竭诚为阁下提供优质的产品和满意的服务！

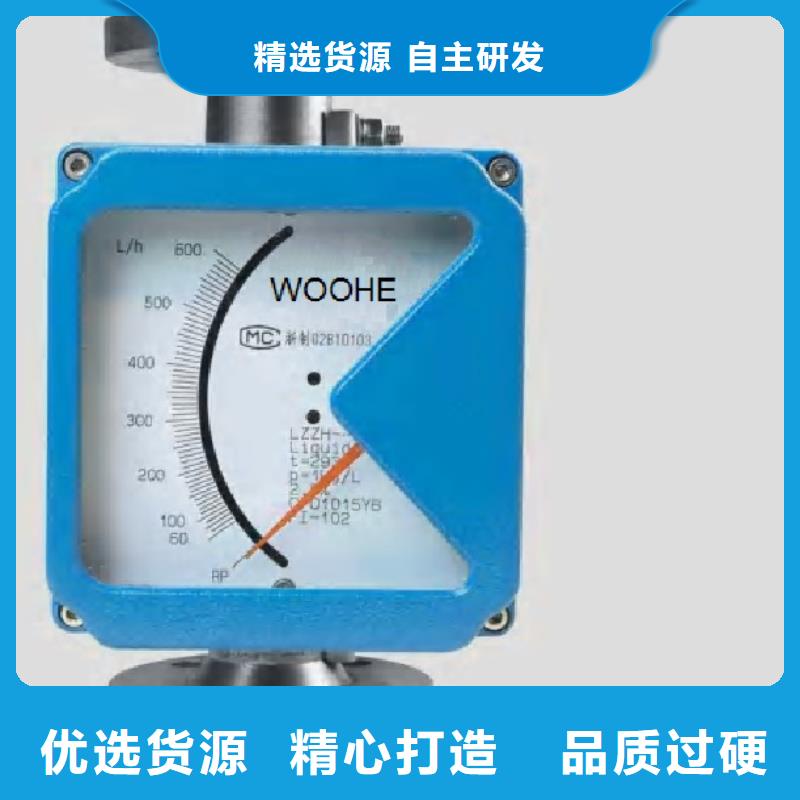

FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
| FDK |
|
|
|
| |||||
|
| 32/37 | 水平连接 | 结构形式（介质流向） |
| |||||
|
| 34 | 垂直连接 |
| ||||||
|
|
|
| /1 | 1/4”NPT 标准连接 | 结构形式（介质流向） |
| |||
|
|
|
| /2 | 其它 |
| ||||
|
|
|
|
|
| |||||
|
|
|
|
| /R0 |
| 304 |
| 接液材质 |
|
|
|
|
|
| /R1 |
| 316L |
|
| |
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
| K1 | 带一上限报警点 |
|
|
|
|
|
|
|
|
| K2 | 带一下限报警点 | 附加功能 |
|
|
|
|
|
|
|
| K12 | 带一上限和一下限报警点 |
|
|
|
|
|
|
|
|
|
| |||
| 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警 |
| ||||||||
三、主要技术参数
1、 1、测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、主要零部件材质
| 零 部 件 | 标 准 |
|
| 特 殊 |
|
|
|
|
|
|
| 基 座 | 304 |
| 316L | 或按用户要求 |
| 锥管浮子 | 304 |
| 316L | 或按用户要求 |
| 指示器外壳 |
| 铸 铝 |
| |
