变频串联谐振耐压装置?开机试验2.1.开机后，液晶的显示界面如图2所示：图2?自动试验：自动试验模式；?手动试验：全手动试验模式和半自动试验模式；?参数设置：各种试验参数的设置；?文件管理：查看和输出试验记录；?参数计算：电感，电容，频率之间的换算，已知两个量，可求出第三个 量；2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！点击“参数配置”后，液晶的显示界面如图3所示。图3?起始频率：自动调谐时的开始频率，下限频率为20Hz，上限频率为200Hz。?终止频率：自动调谐时的结止频率，下限频率为200Hz，上限频率为300Hz，设置"起始频率"不可高于"终止频率"。当次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。?起始电压：设置调谐时输出电压的初此值。1.对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V；2.对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。?阶段试验电压，试验时间：设置耐压试验电压的值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置阶段试验电压和阶段试验时间,其它阶段试验电压及时间均设0；2．如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置；

变频串联谐振耐压装置 变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229 《电抗器》GB/T.311-1997 《高压输变电设备的绝缘与配合》DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900《电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm2,10kV 电缆交流耐压试验，长度1km，电容≤0.37uF,试验频率30~300Hz,试验电压U≤22kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压 0～22kV4.1.2 谐振电压波型正弦波，波形畸变率＜1.0％4.1.3 被试品电流2A4.1.4 试验容量： 44kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间15min4.1.7 品质因素30～904.1.8 输入工作电源： 单相220V或三相380V±10％，50Hz4.1.9 环境温度15℃～＋40℃4.1.10 相对湿度 ＜90RH％，无凝露状况4.1.11 海拔高度：＜3500m4.1.12 噪声 ≤50dB

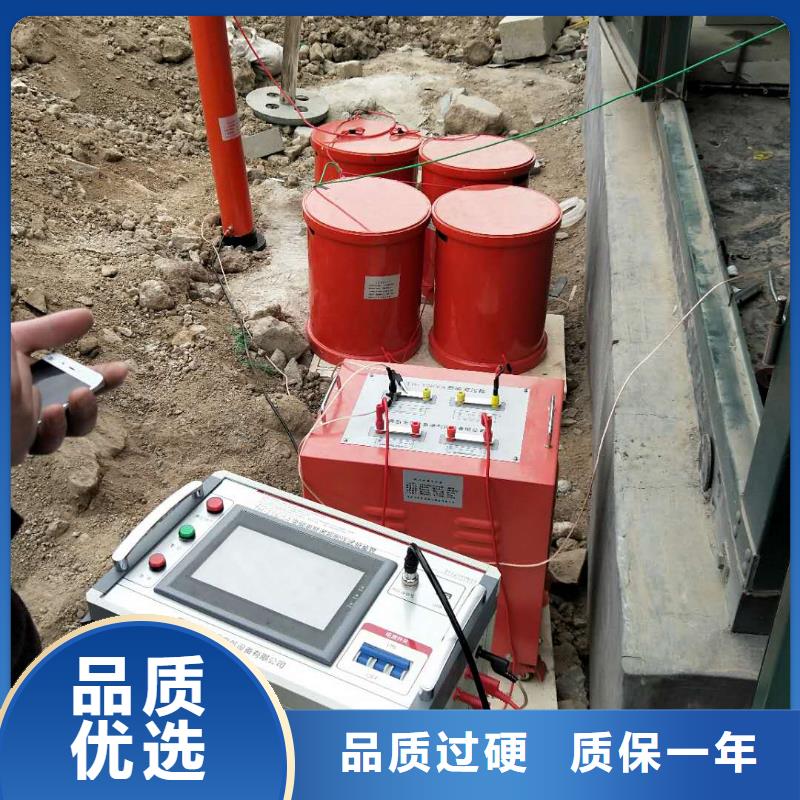

变频串联谐振耐压装置产品概述:该装置主要针对10/35/110kV电缆及110kV变压器和母线、开关、等电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。整个装置单件重量很轻，便于现场使用装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
